脚手架性能参数详细介绍

盘扣式脚手架的其他名称：

承插式脚手架    雷亚式脚手架

花盘式脚手架    圆盘式脚手架

盘扣式（圆盘式）脚手架系统包括：

立杆：依长度而设计，每0.5米焊一个圆盘。

横杆：依长度而设计，两端焊直锁（横杆头）。

斜拉杆：依长度而设计，两端焊斜拉头。

圆盘：一般厚度为8mm或10mm，材质为Q235b钢板。

插销：用于锁定横杆头与圆盘。

斜拉头:用插销卡于圆盘大孔上。

横杆头：用插销卡在圆盘小孔上。

盘扣式脚手架组成：

可调底座：用于调节立杆的高度。

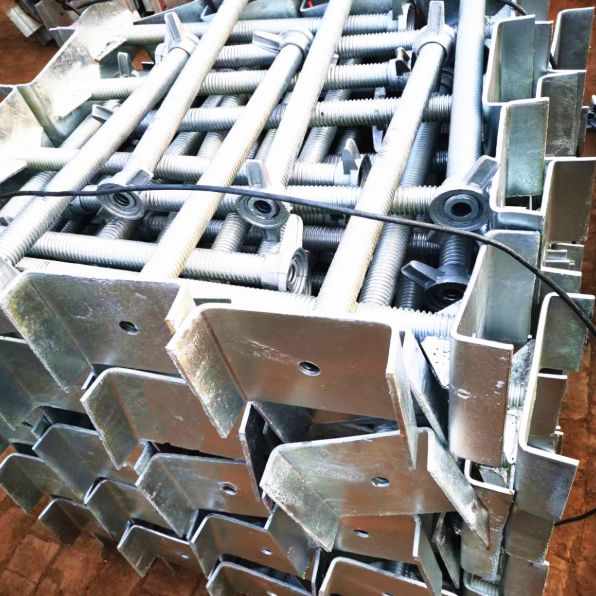

U型托：是可调支座的一部分，位于丝杠上面，使用时丝杠插入脚手架立杆顶端。

踏步梯：用于连接上下层，便于工人作业和行走。

挂钩钢跳板：通过挂钩挂在横杆上，跟钢管实现无缝连接，承载强，能够防滑排水，确保施工安全。盘扣式脚手架的搭设方法是先将立杆矗立与地面横向，然后将横杆垂直立杆移到圆盘处，使圆盘置放横杆连接器内，并与圆盘小孔对应，再将导管矗立并按下，使导管放入圆盘小孔和横杆连接器，最后用铁锤敲打导管，使其极致交会。

盘扣式脚手架的优势

一：安全性好

盘扣式脚手架采用自锁式连接盘和销子，销子插接后靠自重即可锁紧，且它的横向和竖向斜杆使每个单元都是固定的三角形格构式结构，架体受到横向和纵向的力之后都不会发生变形，且盘扣脚手架是一个完整的体系，脚手板和步梯都能起到保证架体稳定和工人安全的作用，因此相比其他的铺设的脚手架，盘扣脚手架的挂钩踏板使架子的安全性提升了一个高度。盘扣式脚手架每个单元都是格构式安全。

二:搭拆效率高，节省工期。

盘扣式脚手架安装简单，一把锤子即可完成安装。对于满堂脚手架，搭设模板支架，一个工人，平均一天能搭设100立方米以上。对于施工操作架，一个工人，平均一天能搭设150立方米以上。节省工期带来的综合经济效益明显，最简单的算法是，整个项目日均开销乘以缩短的工期。

三：使用寿命长。

盘扣式脚手架采用统一的热镀锌表面处理，彻底摒刷漆和喷漆的表面处理，这种不掉漆不生锈的表面处理方式除了减少了高额的人均保养成本以外，外观一致，大气美观的银色也为工程提升了形象。镀锌的表面处理方法延长了钢管寿命到15-20年。

四:无零配件丢失，杆件不易损坏

盘扣式脚手架只要插销是活动的，但是由于特殊结构设计，插销活动，但不能脱出杆件，保证没有零散配件，易管理，不易丢失。盘扣式脚手架配件材质为钢板冲压件，水平杆插头是铸钢件，较传统脚手架的铸铁件更坚固，不易损坏。

五：空间性大

在传统的桥梁支撑施工中，大部分碗扣脚手架的间距在1.2米以下，甚至达到0.6米和0.9米，这在工地现场就出现了空间性不足的缺陷，工人在搭设完成后监理不能进到架体中间验收，甚至掉个东西都不好拿出来，而盘扣式脚手架立杆提高了承载力，允许放大脚手架步距和间距，因此扩大了工人的施工空间和监理的验收空间。

产品性能

一、省人工

一人一锤即可安装 搭建拆除效率提高300%

二、省材料

圆盘系统钢材用量仅为碗扣系统的72%

三、省钱

减少材料费用，降低搭拆人工费，管理费，损耗，节省保养费用，使用寿命15年！

可广泛适用于高大支模、房建、高架桥、铁路桥梁等各类工程

圆盘式脚手架是一种新型脚手架，该产品于上世纪八十年代从欧洲引进,是继碗扣式脚手架之后的升级换代产品。又称菊花盘式脚手架系统,插盘式脚手架系统,轮盘式脚手架系统,扣盘式脚手架,因为该脚手架的基本原理是由德国LAYHER(雷亚)公司发明，也被业内人士称为"雷亚架"。

这种脚手架的插座为直径133mm、厚10mm的圆盘，圆盘上开设8个孔，采用φ48*3.5mm、Q345B钢管做主构件，立杆是在一定长度的钢管上每隔0.60m焊接上一个圆盘，用这种新颖、美观的圆盘连接横杆，底部带连接套。横杆是在钢管两端焊接上带插销的插头制成。

    广泛应用于:高架桥等桥梁工程，隧道工程，厂房，高架水塔，发电厂，炼油厂…等以及特殊厂房的支撑设计，也适用于过街天桥,跨度棚架，仓储货架，烟囱、水塔和室内外装修，大型演唱会舞台、背景架、看台、观礼台、造型架、楼梯系统，晚会的舞台搭设、体育比赛看台等工程。
